「以病人為尊

   以員工為重

   以醫院為榮」

>> 項目簡介 <<




亞洲大學附屬醫院位於台中市霧峰區,鄰近亞洲大學校園,以「救急、救腦、救心、救命,以病人為中心」為宗旨,總病床數482床。

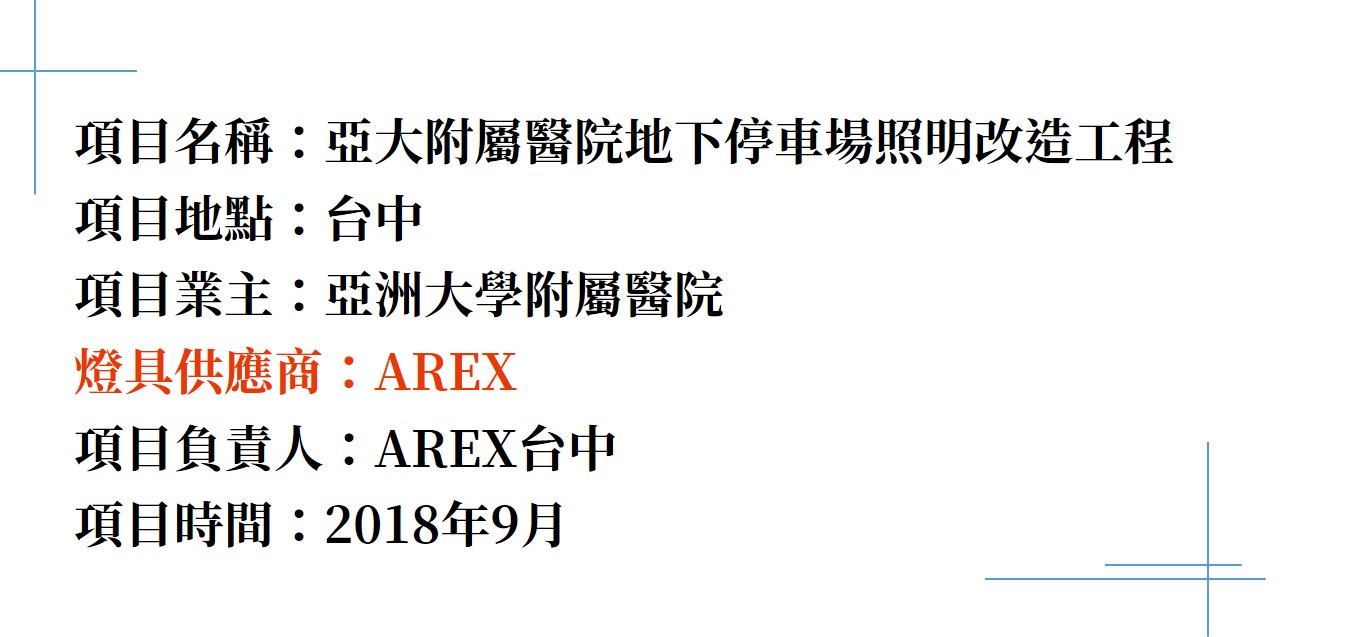

2018年9月,亞大附屬醫院對地下停車場進行照明改造,AREX作為燈具供應商,全程參與了改造方案的設計及施工。

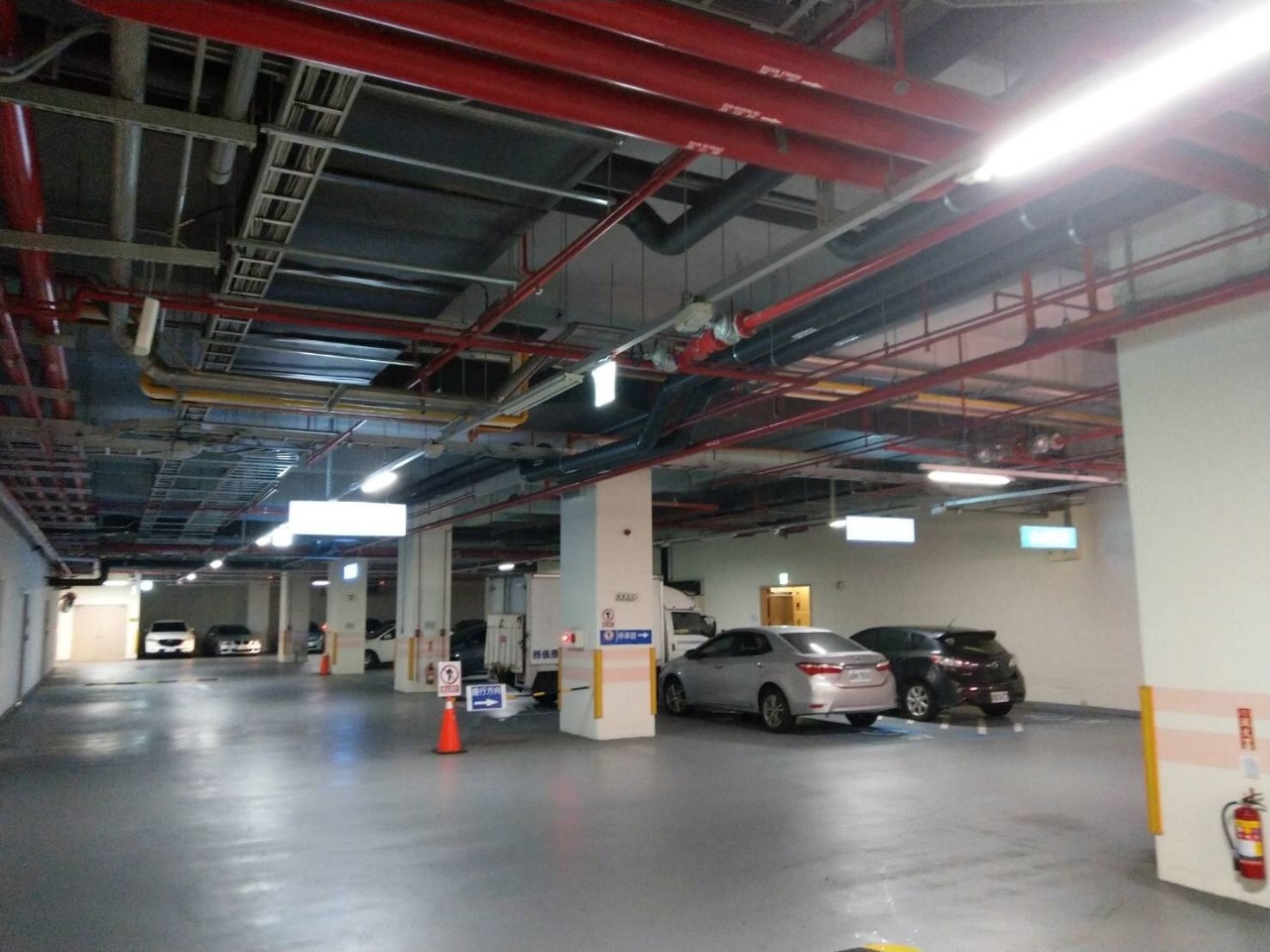

  • 改造後的地下停車場




    >> 設計理念 <<




    > 照度達標 <




    依據《CNS 12112, Z 1044》臺灣室內工作場所照明標準,公共停車場進口/出口斜坡白天地面照度需高於300 lux,夜間需高於75 lux,車道和停車場地面照度需高於75 lux。AREX在照度達標的前提下,以節能率為主要技術指標進行照明改造。



    > 安全性 <




    對於公共停車場的照明安全,需合理配光,控制眩光對車輛和行人的影響。在選擇智慧控制時,應選擇感應調光,避免感應開關,確保無車輛出入時,全場有一定的基礎安全照明。此外,對探測器的感應距離和靈敏度也有較高要求,以保證車輛到達前亮度達標。



  • 感應亮燈太慢,車輛沖出黑暗區域




    > 穩定性 <




    停車場照明的穩定性是安全性的又一保障。而照明燈具持久完好的工作狀態另有裨益,其對於醫院後勤部門來說,可節省大量維護費用和人力資源。






    >> 燈具選型 <<







    > 微波感應 <

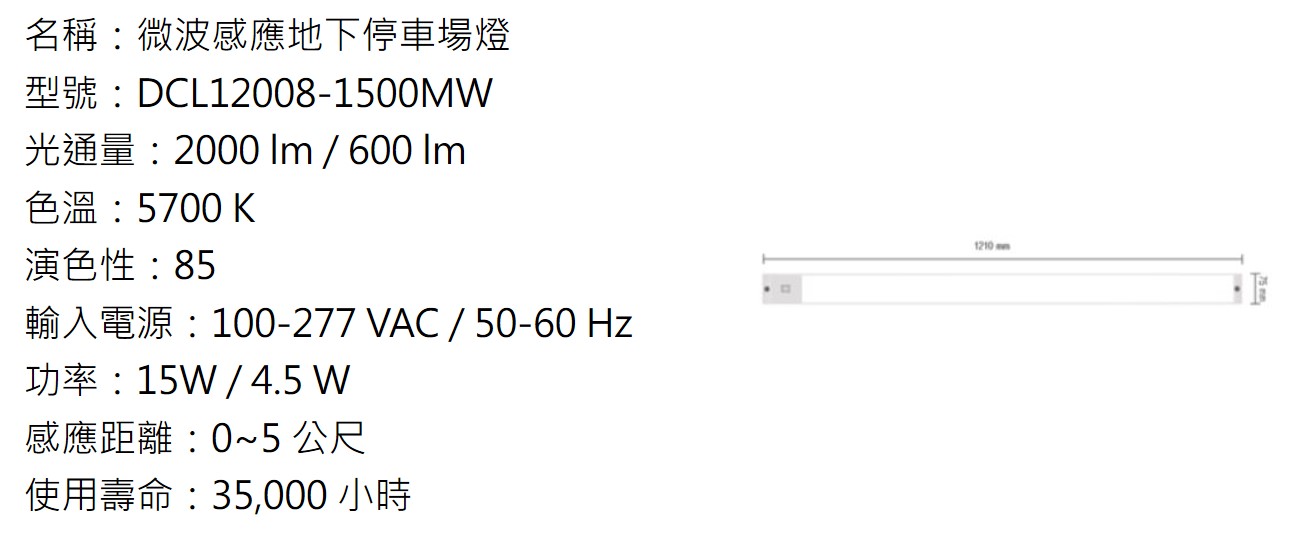

    由於LED是固態光源,具有體積小、回應快、可以模組組合、功率大小隨意調整,以及直流電源驅動的特點,AREX充分利用該優勢,推出專用於地下停車場的微波感應平板燈。



    利用都卜勒原理和雷達技術,以平板天線發射和接收高頻微波信號,感知覆蓋範圍內物體(如人、車等)的相對移動信號,信號經放大和單片機程式智慧識別處理後,輸出高低信號位準驅動繼電器開關,控制負載燈具的亮和暗。





    與其他智慧感應產品比較,微波感應距離更遠,角度廣,無感應區小,能穿透玻璃、薄木板等材質,且不受環境、溫度、灰塵等影響,是最為理想的地下停車場感應照明產品。




    > 控制方式 <

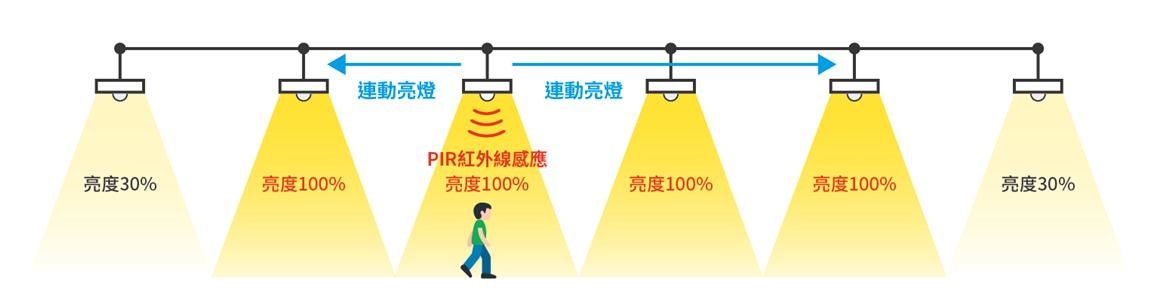

    1> 正常模式下,燈具處於30%(4.5W)亮度狀態,當有移動物體進入感應探測範圍時,負載燈具變化為100%(15W)亮度;當物體穿越感應探測範圍離開且設定的延遲時間倒計時15秒結束後,負載燈具自動降低到30%(4.5W)亮度。



    2> 當物體進入感應探測範圍內,負載燈具已經點亮後,如物體一直停留在感應探測範圍內,在設定的延遲時間倒計時結束前,只要物體有移動狀態,感應器將驅動負載燈具持續點亮,直至物體離開且設定時間倒計時15秒結束後,負載燈具自動降低到30%(4.5W)亮度。



    > 科學布燈 <

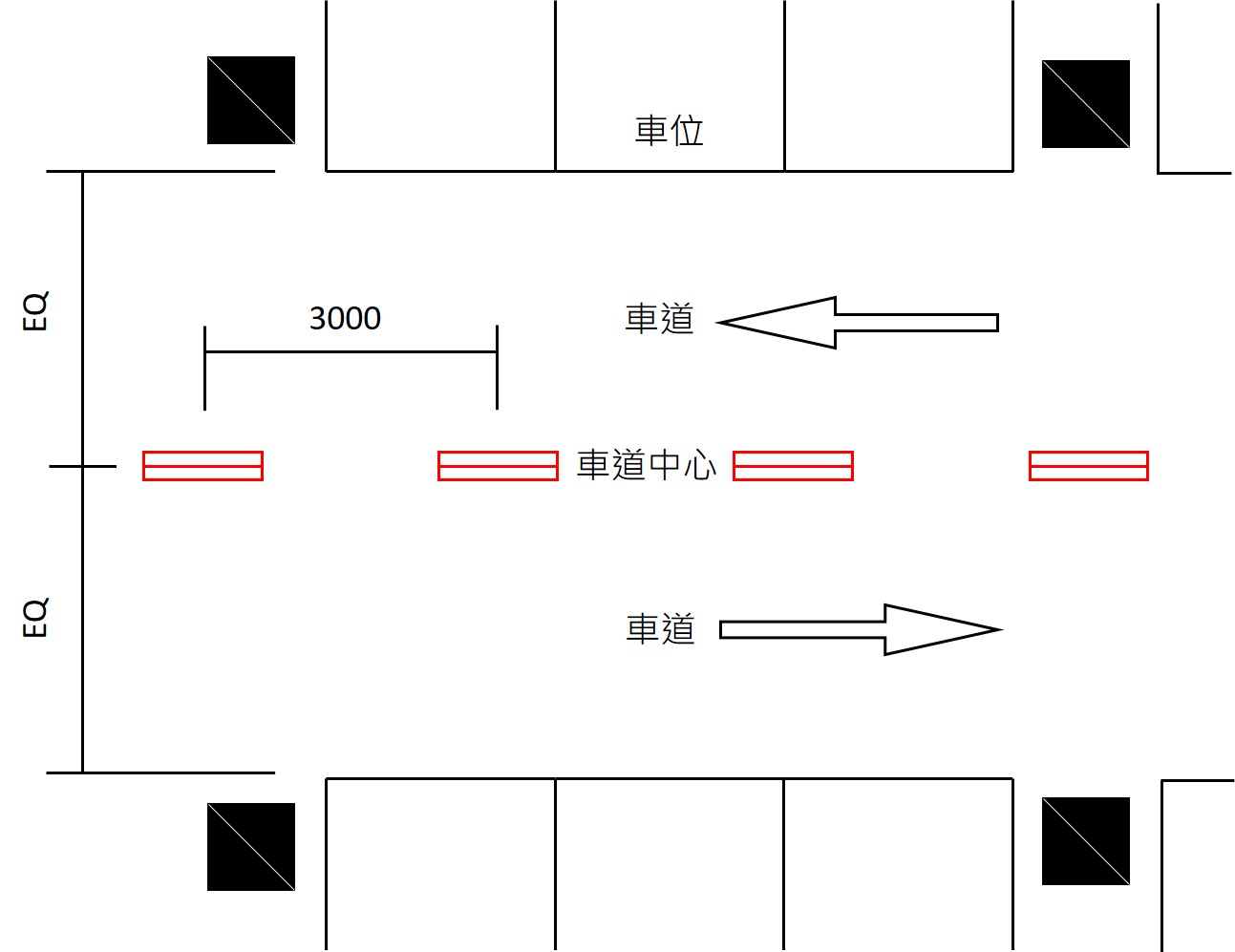

    LED平板燈本身具有發光面積大,眩光指數低的特點。AREX在布燈過程中,依然堅持科學布燈,進一步減少眩光,追求極致化。尤其是車道燈具布置,AREX採用縱向布燈的方式(如圖),燈具與人的視線平行,行車過程中幾乎無眩光影響。

  • 科學布燈控制眩光







    >> 結語 <<




    經過AREX台中的努力,目前亞大附屬醫院地下停車場由原來的1.2m T5*2螢光燈盤大部分替換為DCL12008-1500MW。經實測,停車場白天地面照度由原來 120 lux 提升為 320 lux,而單盞燈具的耗電反而由原來的 65W 降至 15W,節能率高達 77%。不僅如此,由於採用微波感應控制,在相當一部分時間裡,地下停車場無車輛出入,AREX地下停車場燈處於低功率工作狀態,所以實際節能率更高。

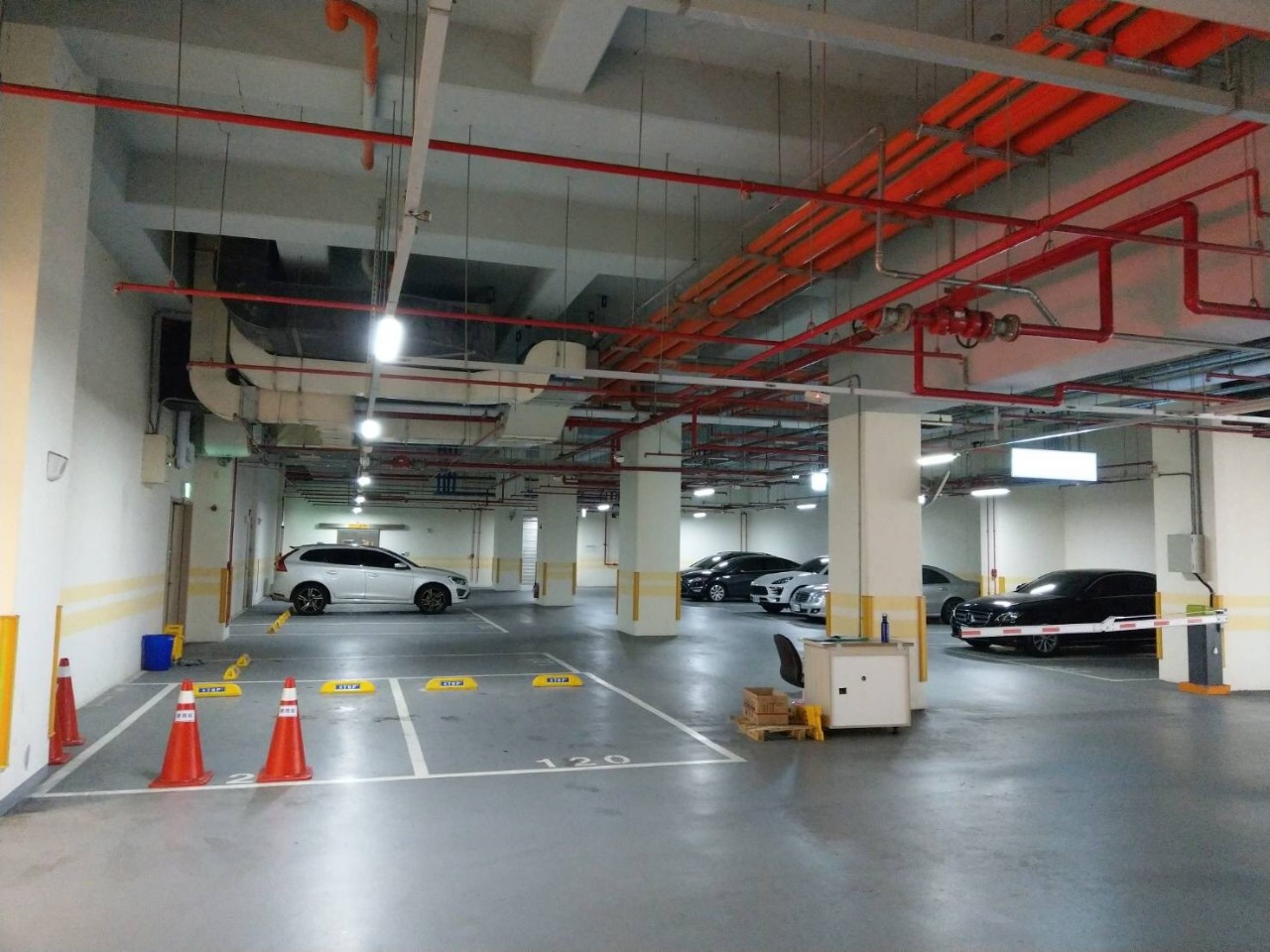

  • 改造後的地下停車場

    值得一提的是,LED光源本身使用壽命約為螢光燈管的5-8倍。在微波感應控制下,LED長期處於低亮狀態,溫升較慢,溫度較低,有利於延長其使用壽命。在燈具維護上,實現了免管理模式。



    在項目改造過程中,我們真切感受到亞大附屬醫院「救急、救腦、救心、救命,以病人為中心」的宗旨。而對於照明環境不達標,耗電量大的場所,AREX能夠對症下藥,使光線在對的時間照亮需要的地方,極致化減少能源損耗,大概也是一種「治療」吧!

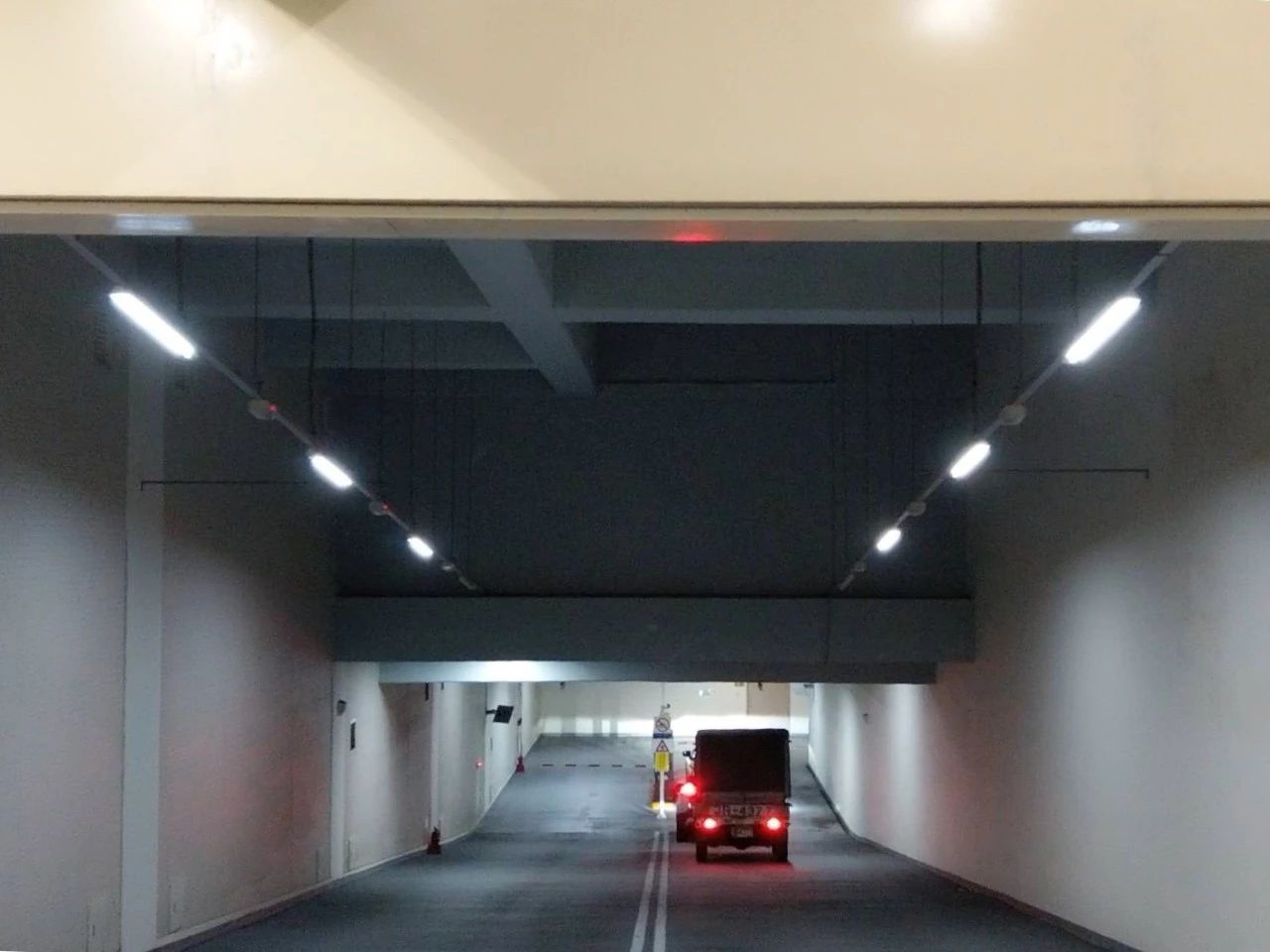

  • 改造後的地下停車場




    特別說明:因節能效果顯著,本案得到政府補助支援,補助額度為改造項目款項之50%。
