案例欣赏丨亚洲大学附属医院

2019-2-19







“以病人为尊

以员工为重

以医院为荣”

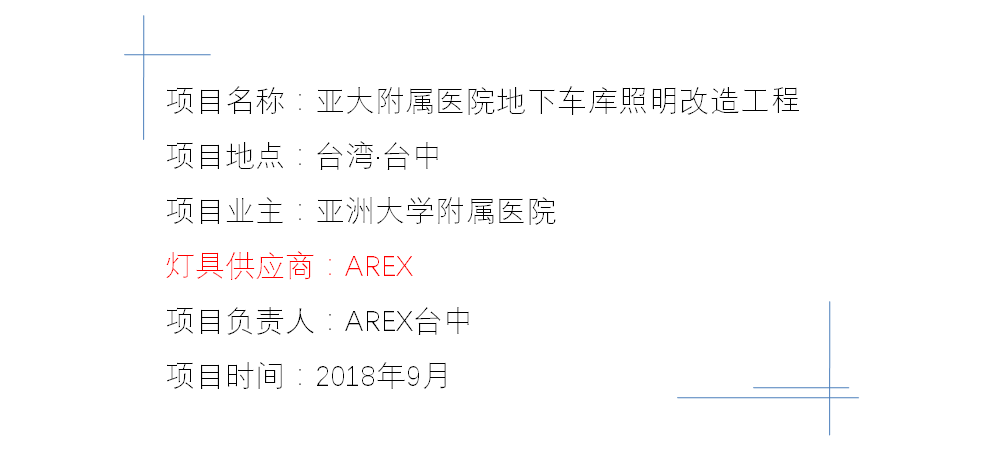

>> 项目简介 <<

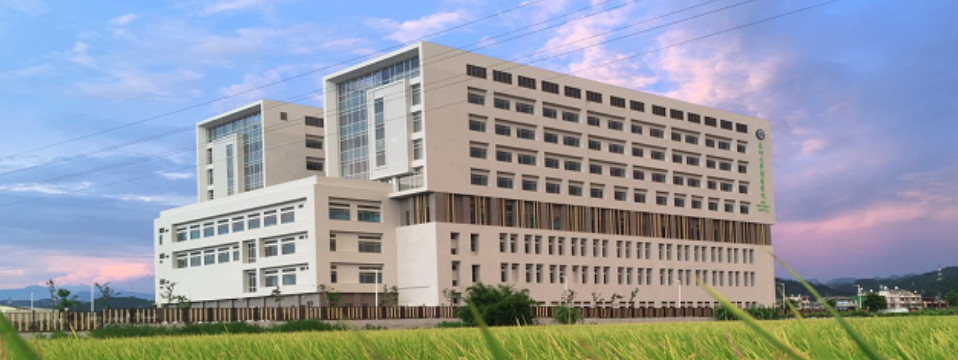

亚洲大学附属医院位于台中市雾峰区,邻近亚洲大学校园,以『救急、救脑、救心、救命,以病人为中心』为宗旨,总病床数482床。



2018年9月,亚大附属医院对地下车库进行照明改造,AREX作为灯具供应商,全程参与了改造方案的设计及施工。

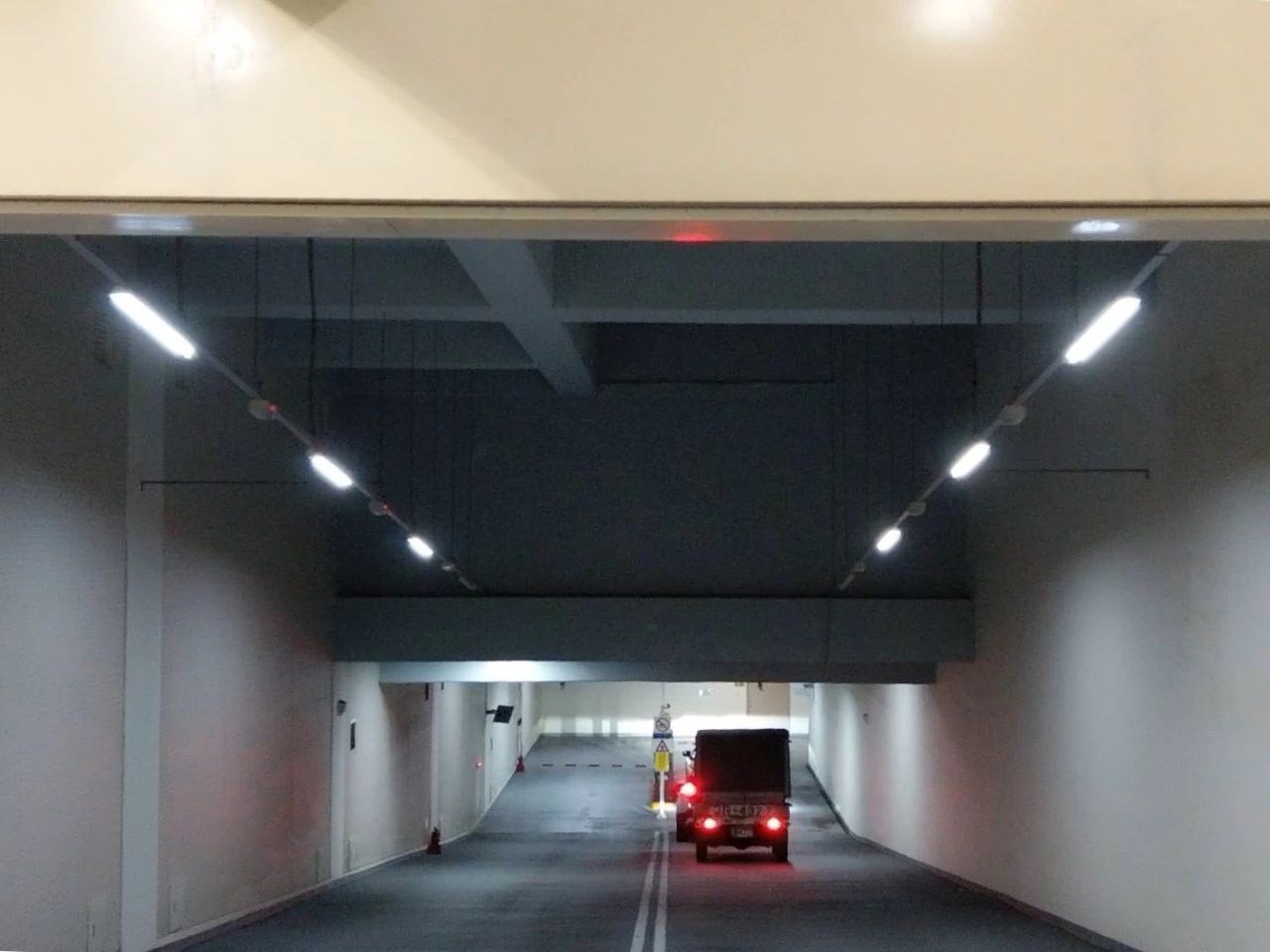

  • 改造后的地下车库




>> 设计理念 <<



> 照度达标 <



依据《CNS 12112, Z 1044》台湾室内工作场所照明标准,公共停车场进口/出口斜坡白天地面照度需高于300 lux,夜间需高于75 lux,车道和停车场地面照度需高于75 lux。AREX在照度达标的前提下,以节能率为主要技术指标进行照明改造。



> 安全性 <



对于公共停车场的照明安全,需合理配光,控制眩光对车辆和行人的影响。在选择智能控制时,应选择感应调光,避免感应开关,确保无车辆出入时,全场有一定的基础安全照明。此外,对探测器的感应距离和灵敏度也有较高要求,以保证车辆到达前亮度达标。



  • 感应亮灯太慢,车辆冲出黑暗区域



> 稳定性 <



车库照明的稳定性是安全性的又一保障。而照明灯具持久完好的工作状态另有裨益,其对于医院后勤部门来说,可节省大量维护费用和人力资源。





>> 灯具选型 <<





> 微波感应 <

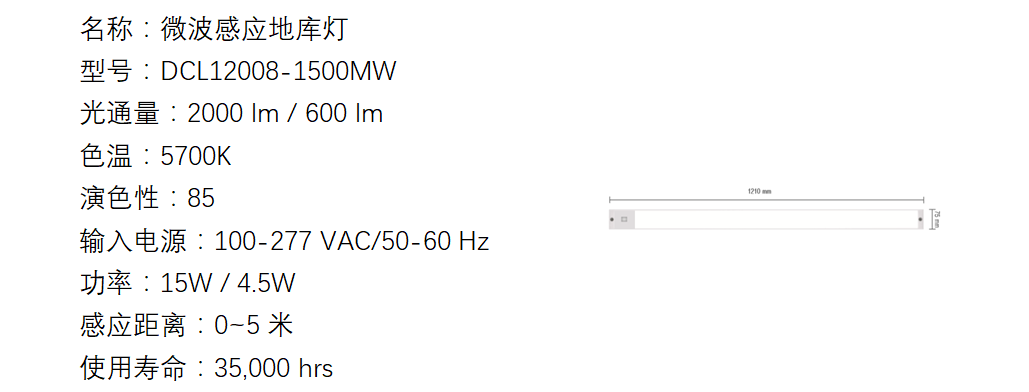

由于LED是固态光源,具有体积小,响应快,可以模块组合,功率大小可以随意调整,直流电源驱动的特点,AREX充分利用该优势,推出专用于地下车库的微波感应平板灯。



利用多普勒原理和雷达技术,以平板天线发射和接收高频微波信号,感知覆盖范围内物体(如人、车等)的相对移动信号,信号经放大和单片机程序智能识别处理后,输出高低信号电平驱动继电器开关,控制负载灯具的亮和暗。





与其他智能感应产品比较,微波感应距离更远,角度广,死区小,能穿透玻璃,薄木板等材质,且不受环境、温度、灰尘等影响,是最为理想的地下车库感应照明产品。



> 控制方式 <

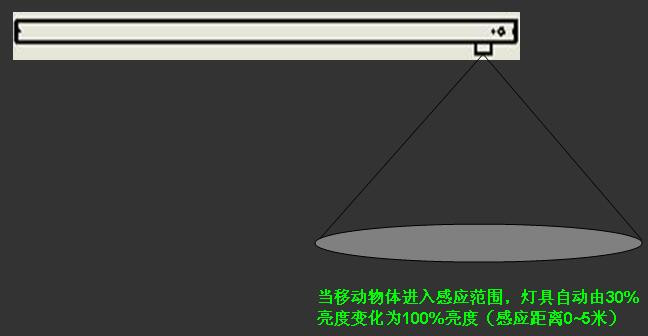

1> 正常模式下,灯具处于30%(4.5W)亮度状态,当有移动物体进入感应探测范围时,负载灯具变化为100%(15W)亮度;当物体穿越感应探测范围离开且设定的延迟时间倒计时 15s 结束后,负载灯具自动降低到30%(4.5W)亮度。



2> 当物体进入感应探测范围内,负载灯具已经点亮后,如物体一直停留在感应探测范围内,在设定的延迟时间倒计时结束前,只要物体有移动状态,感应器将驱动负载灯具持续点亮,直至物体离开且设定时间倒计时 15s 结束后,负载灯具自动降低到30%(4.5W)亮度。



> 科学布灯 <

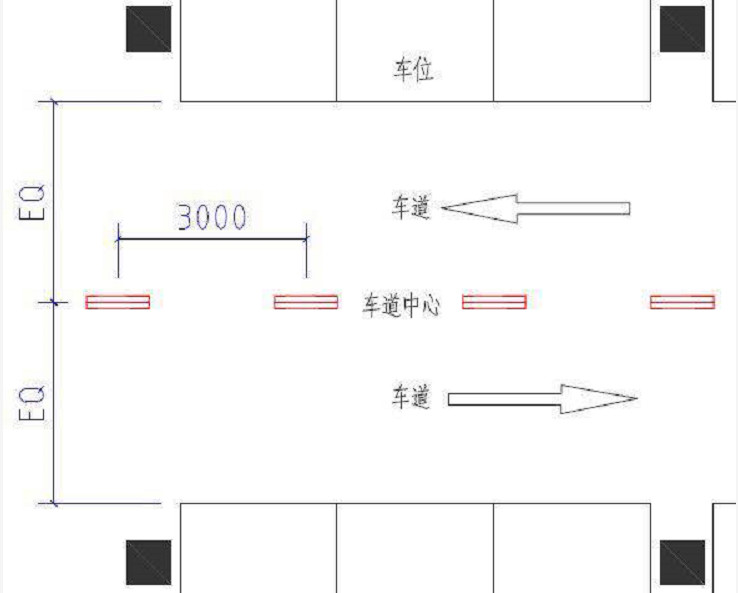

LED平板灯本身具有发光面积大,眩光指数低的特点。AREX在布灯过程中,依然坚持科学布灯,进一步减少眩光,追求极致化。尤其是车道灯具布置,AREX采用纵向布灯的方式(如图),灯具与人的视线平行,行车过程中几乎无眩光影响。



  • 科学布灯控制眩光





>> 结语 <<



经过AREX台中的努力,目前亚大附属医院地下车库由原来的1.2m T5*2荧光灯盘大部分替换为DCL12008-1500MW。经实测,车库白天地面照度由原来 120 lux 提升为 320 lux,而单盏灯具的耗电反而由原来的 65W 降至 15W,节能率高达 77%。不仅如此,由于采用微波感应控制,在相当一部分时间里,地下车库无车辆出入,AREX地库灯处于低功率工作状态,所以实际节能率更高。

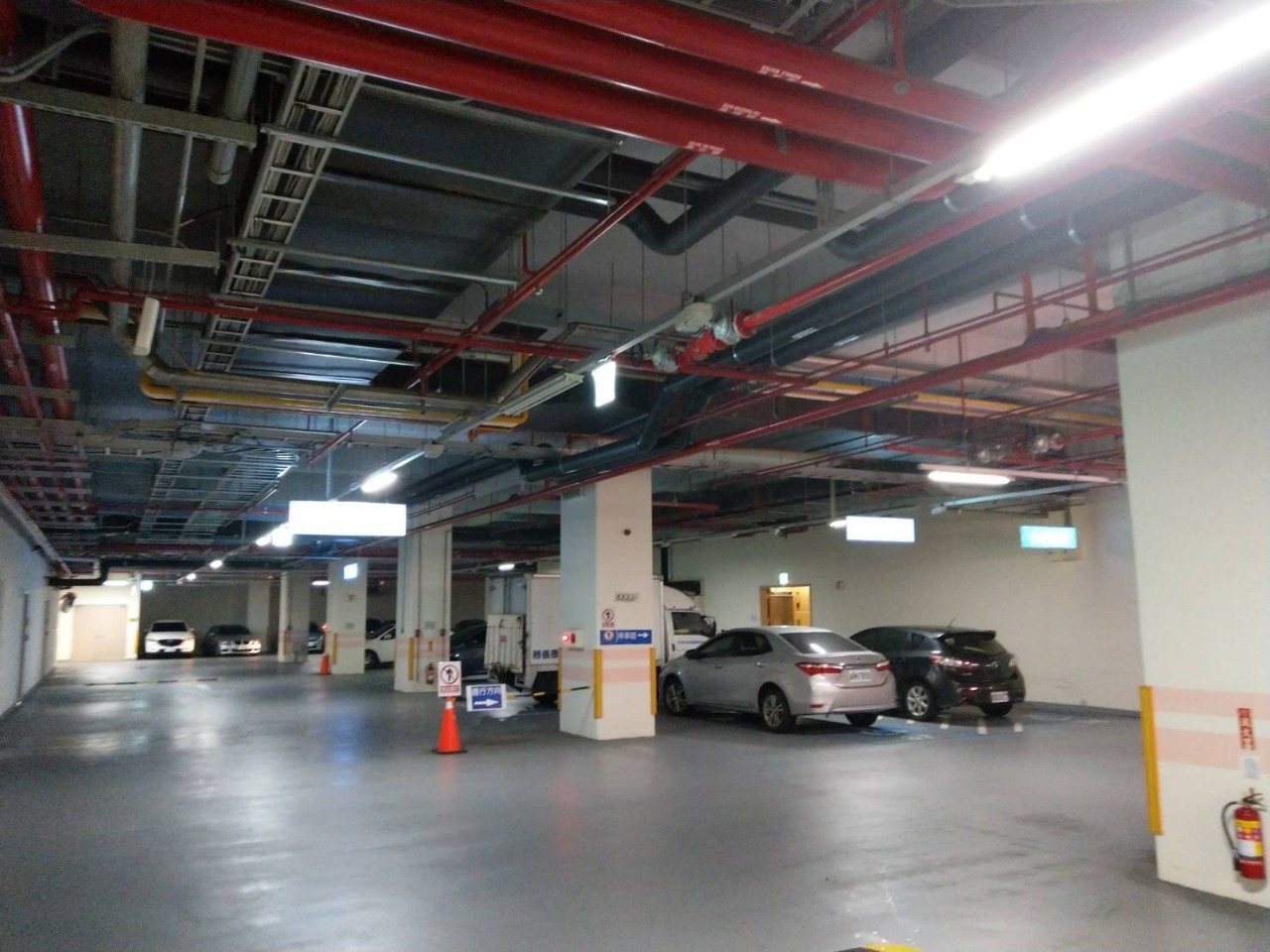

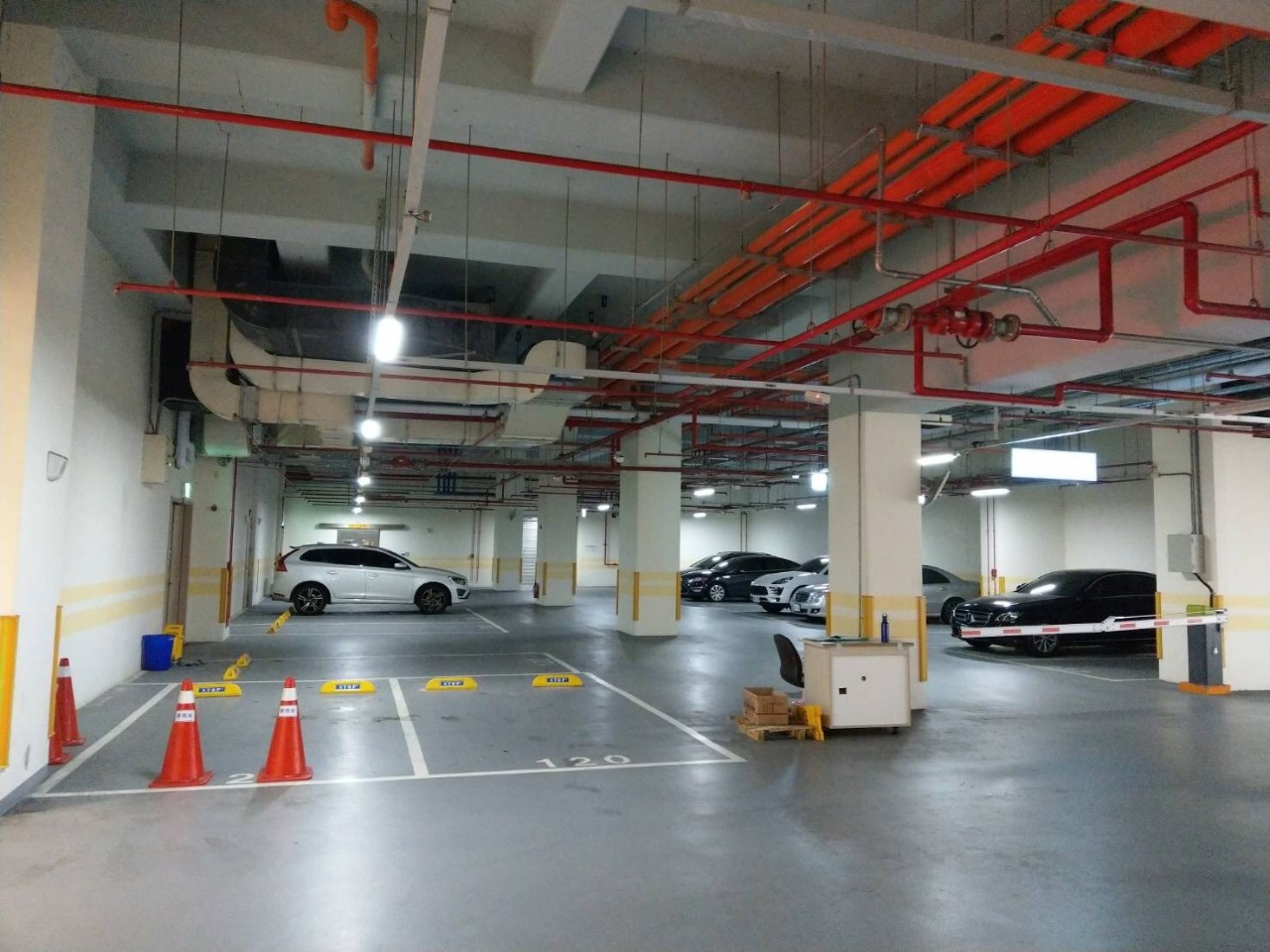

  • 改造后的地下车库





值得一提的是,LED光源本身使用寿命约为荧光灯管的5-8倍。在微波感应控制下,LED长期处于低亮状态,温升较慢,温度较低,有利于延长其使用寿命。在灯具维护上,实现了免管理模式。



在项目改造过程中,我们真切感受到亚大附属医院“救急、救脑、救心、救命,以病人为中心”的宗旨。而对于照明环境不达标,耗电量大的场所,AREX能够对症下药,使光线在对的时间照亮需要的地方,极致化减少能源损耗,大概也是一种“治疗”吧。



  • 改造后的地下车库



特别说明:因节能效果显著,本案得到政府补助支持,补助额度为改造项目款项之50%。
